W skrócie: odłącz akumulator, wciśnij blokadę wrzeciona, odkręć nakrętkę, załóż tarczę nadrukiem (etykietą) w stronę szlifierki, sprawdź zgodność strzałki kierunku obrotów z osłoną i dokręć nakrętkę kluczem (albo ręką, jeśli masz nakrętkę FIXTEC™). Cała operacja zajmuje minutę – poniżej każdy krok ze zdjęciem.
Szlifierka kątowa M18 FUEL™ 125 mm z tarczą tnącą – tarcza założona nadrukiem do wewnątrz, nakrętka dokręcona.
Którą stroną założyć tarczę do szlifierki?
To najczęstsze pytanie i najczęstszy błąd. Zasada zależy od typu tarczy:
- Tarcza tnąca płaska (typ 41, grubość 1–3 mm) – stroną z nadrukiem (etykietą) do szlifierki, czyli do kołnierza wewnętrznego. Nakrętka płaską stroną do tarczy.
- Tarcza z obniżonym środkiem (typ 27 i 42, do szlifowania 6 mm) – obniżeniem (wybrzuszeniem) do szlifierki, tak żeby środek wszedł w kołnierz. Nakrętkę odwróć: stroną z zagłębieniem do tarczy.
- Tarcza diamentowa – nadruk na zewnątrz nie ma znaczenia, liczy się strzałka kierunku obrotów na tarczy: musi pokazywać ten sam kierunek co strzałka na osłonie szlifierki.
- Tarcza listkowa i garnkowa – listkami lub segmentami na zewnątrz (to oczywiste), nakrętka stroną z zagłębieniem, bo tarcza jest gruba.
Jak to sprawdzić bez instrukcji? Popatrz na nakrętkę: ma dwie różne strony – płaską do cienkich tarcz i z zagłębieniem (stopniem) do grubych. Jeśli po dokręceniu tarcza tnąca „pływa" albo nakrętka nie dochodzi do końca gwintu, założyłeś ją odwrotnie.
Jak założyć tarczę – krok po kroku
Odłącz zasilanie. W szlifierce akumulatorowej wyjmij akumulator, w sieciowej wyciągnij wtyczkę. Blokada włącznika nie wystarcza – przy montażu palce są przy krawędzi tarczy.
Dobierz tarczę do maszyny. Średnica (115, 125, 180 lub 230 mm) i otwór 22,23 mm muszą zgadzać się z tabliczką szlifierki, a maksymalne obroty tarczy (nadruk, np. 12 200 obr/min) nie mogą być niższe niż obroty maszyny. Tarczy 230 mm nie zakładaj na szlifierkę 125 – nawet jeśli pasuje na wrzeciono.
Wciśnij blokadę wrzeciona. Przycisk jest na głowicy przekładni. Wciskaj go i lekko obracaj tarczę, aż zaskoczy – wtedy wrzeciono jest unieruchomione. Nigdy nie blokuj wrzeciona przy pracującym silniku.
Odkręć nakrętkę. Kluczem dwutrzpieniowym w lewo (odwrotnie do kierunku obrotów szlifierki). W modelach z nakrętką FIXTEC™ wystarczy dźwignia na nakrętce – bez klucza.
Załóż tarczę właściwą stroną. Tarcza ma leżeć płasko na kołnierzu wewnętrznym; nadruk do szlifierki, strzałka kierunku zgodna z osłoną (patrz wyżej). Wyczyść kołnierz z pyłu – ziarno pod tarczą powoduje bicie.
Dokręć nakrętkę. Kluczem – mocno, ale bez przedłużki. Nakrętkę FIXTEC™ dociśnij ręką i zamknij dźwignię. Przy cienkiej tarczy płaską stroną nakrętki do tarczy, przy grubej – zagłębieniem.
Sprawdź. Obróć tarczę ręką: nie może zahaczać o osłonę ani bić. Osłona ma zasłaniać tarczę od strony dłoni i ciała – w szlifierkach M18™ obraca się bez narzędzi. Włóż akumulator i uruchom szlifierkę na kilka sekund bez obciążenia, z tarczą skierowaną od siebie.

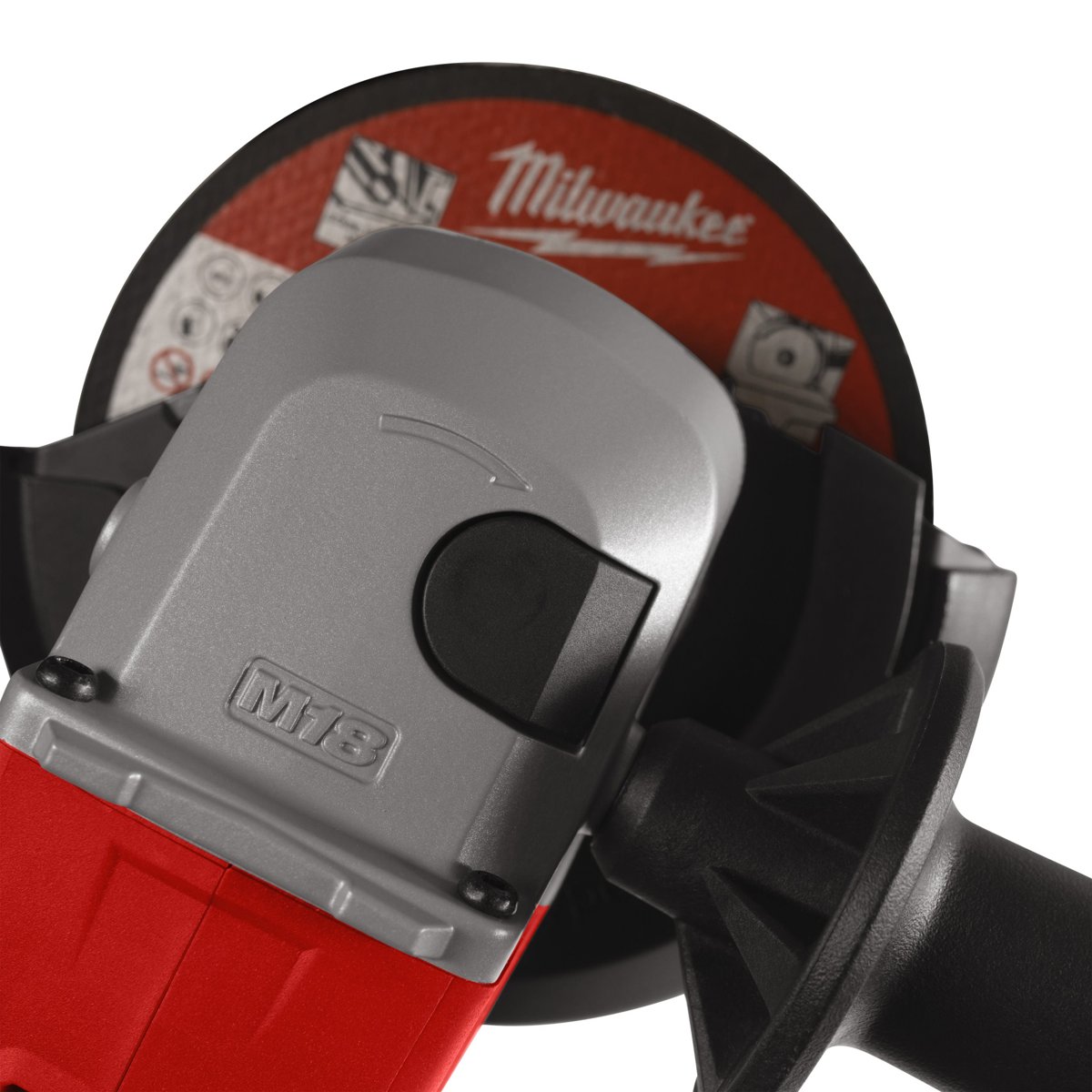

Blokada wrzeciona – przycisk na głowicy przekładni.
Nakrętka FIXTEC™: wymiana tarczy bez klucza.
Tarcza na kołnierzu, nakrętka dokręcona – tak ma to wyglądać.
Osłona obracana bez narzędzi – ustaw ją między tarczą a sobą.
Jaką tarczę wybrać
Do szlifierki kątowej zakłada się tarcze do metalu (ścierne), diamentowe do betonu i płytek oraz listkowe i garnkowe do szlifowania. Rozmiar i otwór muszą pasować do maszyny; grubość i typ – do zadania:
| Zadanie | Tarcza | Grubość |
|---|---|---|
| cięcie profili, rur, blach | ścierna do metalu PRO+ / CONTRACTOR | 1–1,5 mm |
| cięcie prętów, kątowników, grubej stali | ścierna do metalu lub diamentowa STEELHEAD™ | 2,5–3 mm |
| szlifowanie spoin, fazowanie | ścierna typ 27 (obniżony środek) | 6 mm |
| beton, cegła, kamień, asfalt | diamentowa segmentowa SPEEDCROSS™ | – |
| gres, glazura, marmur | diamentowa pełna | – |
| rdza, farba, wyrównywanie spoin | listkowa (ceramiczna, cyrkonowa) | – |
Do cięcia i szlifowania metalu PRO+zobacz
Diamentowe segmentowezobacz

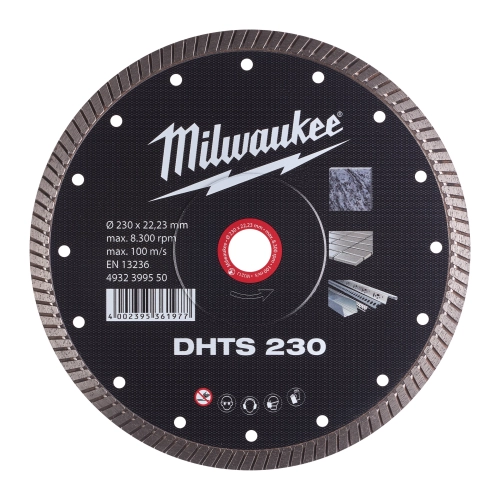

Diamentowe pełnezobacz
Listkowe do szlifowaniazobacz
Kątowezobacz
Czy szlifierką kątową można ciąć drewno?
Krótko: nie zakładaj tarczy do drewna z zębami na szlifierkę kątową, nawet jeśli pasuje otworem. Producenci szlifierek (także MILWAUKEE®) zabraniają tego w instrukcjach: tarcza z zębami przy 11–12 tys. obr/min zahacza o włókna i wyrywa maszynę z rąk (odrzut) – to jedna z najczęstszych przyczyn ciężkich wypadków ze szlifierką. Do drewna służy piła tarczowa z odpowiednią tarczą pilarską, a do szlifowania drewna – szlifierka mimośrodowa lub tarcza listkowa na kątówce (szlifowanie, nie cięcie).
Bezpieczeństwo w trzech zdaniach
- Okulary, rękawice i osłona zawsze; przy cięciu metalu leci strumień iskier i odprysków, przy betonie – pył.
- Tarcza tnąca służy tylko do cięcia – szlifowanie jej bokiem łamie ją. Do szlifowania jest tarcza typu 27.
- Tarcza z pęknięciem, wyszczerbieniem lub przekroczoną datą ważności (nadruk na pierścieniu) idzie do kosza, nie na maszynę.
Najczęstsze pytania
Którą stroną zakłada się tarczę do cięcia metalu?
Nadrukiem (etykietą) do szlifierki. Nakrętka płaską stroną do tarczy. Strzałka kierunku obrotów na tarczy musi zgadzać się ze strzałką na osłonie.
Co zrobić, gdy nakrętka nie chce się odkręcić?
Wciśnij blokadę wrzeciona i użyj klucza dwutrzpieniowego z dłuższym ramieniem; nie uderzaj młotkiem w klucz. Po zdjęciu wyczyść gwint. Nakrętka FIXTEC™ rozwiązuje ten problem na stałe.
Jaki rozmiar tarczy do mojej szlifierki?
Ten z tabliczki znamionowej: 115 lub 125 mm w małych szlifierkach M12™/M18™, 180 lub 230 mm w dużych. Otwór zawsze 22,23 mm (w M12™ FCOT: tarcze 76 mm z otworem 10 mm). Większej tarczy nie da się bezpiecznie założyć na mniejszą maszynę – osłona jej nie zakryje.
Jak sprawdzić kierunek obrotów?
Strzałka jest odlana na osłonie tarczy lub na głowicy. Tarcze diamentowe i pilarskie mają strzałkę na nadruku – kierunki muszą się zgadzać.
Czy tarczę 3 mm i 1 mm zakłada się tak samo?
Obie nadrukiem do maszyny, ale nakrętka: przy 1–3 mm płaską stroną do tarczy, przy grubszych (typ 27, 6 mm) stroną z zagłębieniem.
